パソコンでNゲージを自動運転するセット 　[M-07]

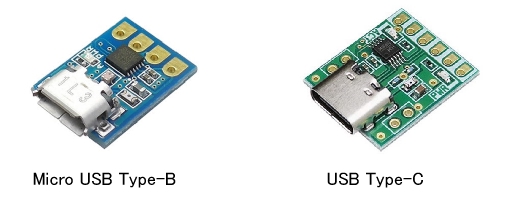

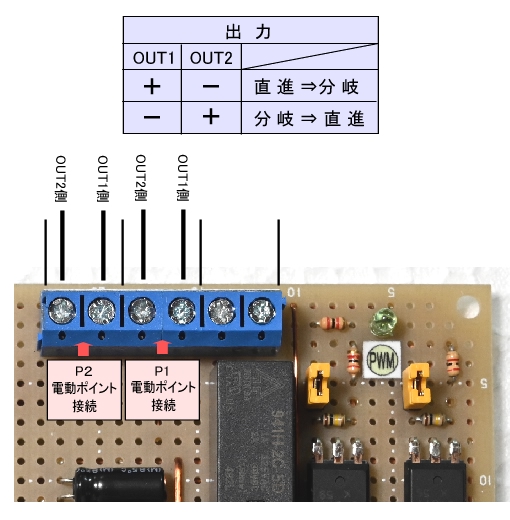

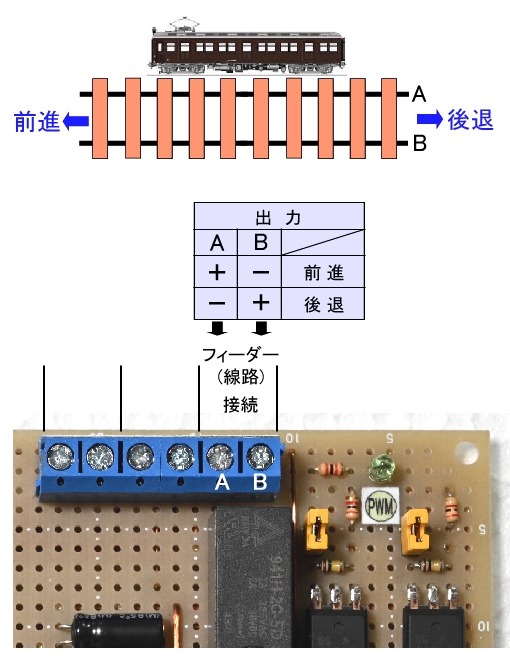

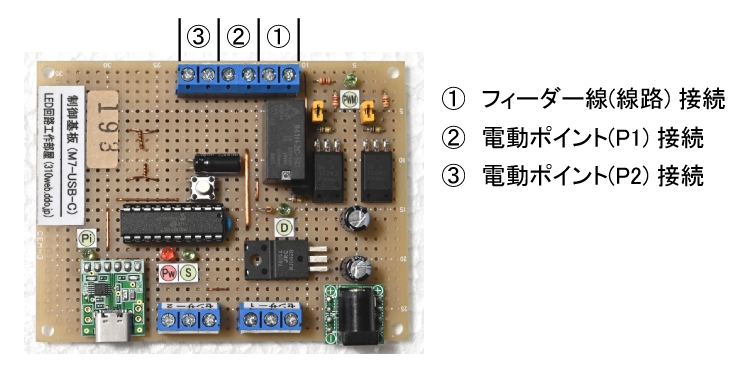

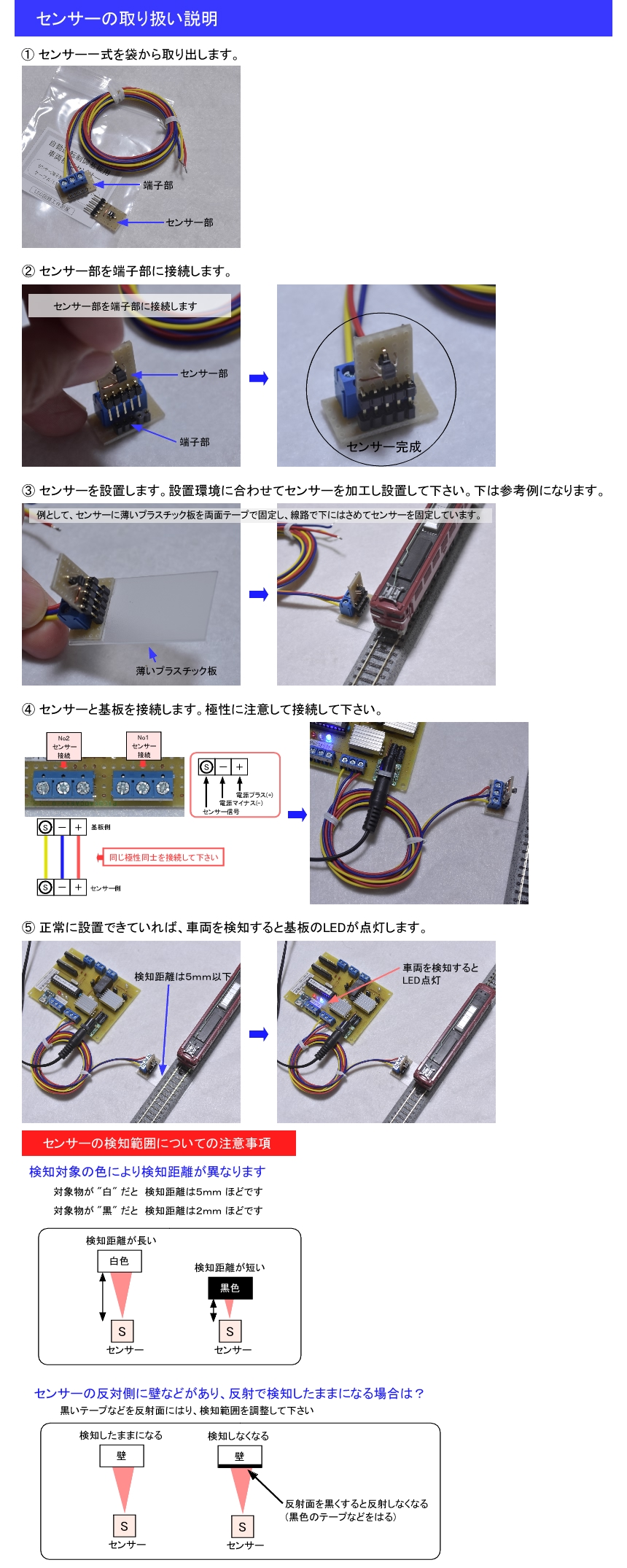

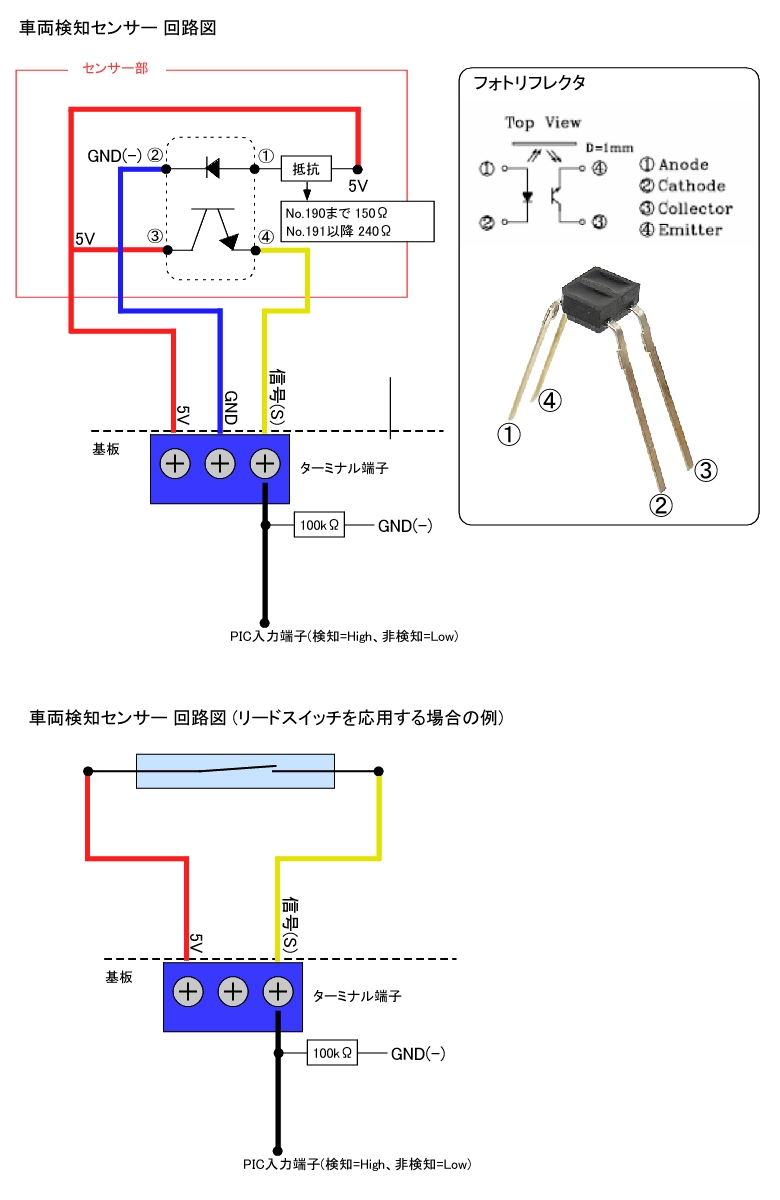

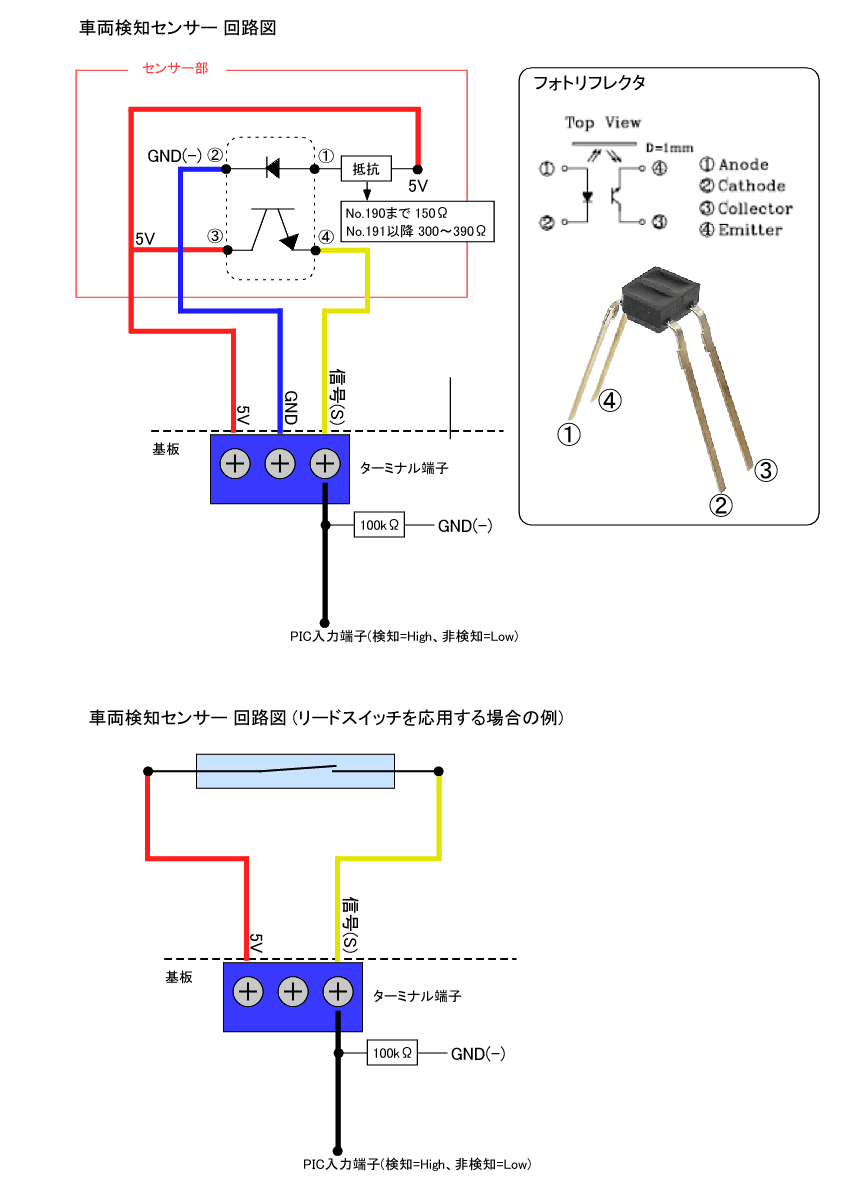

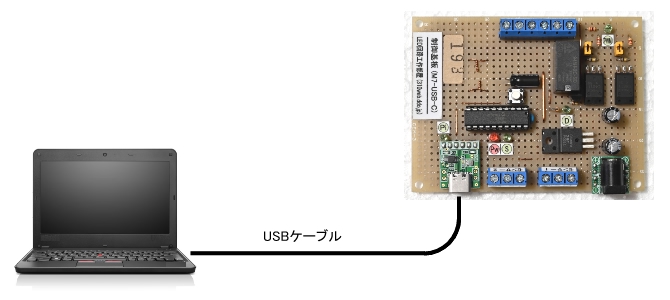

	【ページ選択】　・商品の紹介　・取扱説明各部の接続について　・取扱説明自動運転の説明(プログラムの作り方など) 　・取扱説明制御ソフトの使い方 (A-標準タイプ) 　・取扱説明制御ソフトの使い方 (B-時刻表タイプ) 　・取扱説明制御ソフトの使い方 (旧版 ver2302041) 　・制御ソフトのダウンロード　・ユーザー様の自動運転紹介、参考資料　取扱説明　　各部の接続について　このセットの取扱説明になります。不明な点がありましたら管理人まで質問して下さい。　取扱説明PDF版 (ホームページの内容をPDFにしたものです) 　① 取扱説明①(各部の接続) PDF　　取扱説明②(制御ソフトの使い方) PDF 　説明内容　　※項目名をクリックするとジャンプします　基板で使用するＡＣアダプターについて　① ドライバのインストール　② 基板の使用 (接続) 手順　　手順１：　スペーサーの取り付け　　手順２：　フィーダー線(給電用) および電動ポイントの接続　　手順３：　車両検知センサーの接続説明　　手順４：　ＡＣアダプタの接続　　手順５：　基板とパソコンの接続　　手順６：　制御ソフトの起動　　手順７：　通信を開始する　 ③ 基板の各部説明　基板で使用するＡＣアダプターについて　AC出力と記載のあるＡＣアダプターは絶対使用しないで下さい (基板が破損し、煙が出ます) 　基板で使用する ACアダプターは、DC出力(DC12V～15V) で、プラグ形状が合えば使用可能です。　ただし、KATO パワーパックS に付属する ACアダプター等、 AC出力のものはプラグ形状が合っても絶対に使用しないで下さい。　① ドライバのインストール　制御基板をパソコンと接続する前に、基板とパソコンの間で通信を行うためのＵＳＢシリアル変換モジュールのドライバのインストールを行って下さい。　ＵＳＢシリアル変換モジュールは部品調達の関係で、USBコネクターのタイプが Micro USB Type-B と USB Type-C があります。それぞれドライバが異なるので、該当するドライバをインストールして下さい。　現在、制御基板の No186～以降が USB Type-CタイプのＵＳＢシリアル変換モジュールを使用しています。　〇 Micro USB Type-B　　対象： Windows 8/7/　　※Windows10 以降は汎用ドライバ搭載済なので不要です　　ドライバダウンロード (CDM212364_Setup.zip)　※クリックするとダウンロードできます　　インストール説明詳細　※解凍して、CDM212364_Setup.exe をクリックして実行すれば完了です　〇 USB Type-C　　対象(全てのWindows OS)： Windows 11/10/8/7/ 　　ドライバダウンロード (CH341SER.zip)　※クリックするとダウンロードできます　　インストール説明詳細　※解凍して、SETUP.EXE をクリック → INSTALL をクリックして実行すれば完了です　制御基板とパソコンを接続して、デバイスマネージャーに "USB Serial Port(COM)" の表示が出るか、制御ソフト上に "COM" と表示が出れば問題ありません　※""は数字　② 基板の使用 (接続) 手順　(手順１～手順７まであります) 　手順１：　スペーサーの取り付け　基板の四隅に、付属のスペーサを取り付けて下さい。基板裏面の配線が短絡等しないように、基板を浮かせて使用します。　手順２：　フィーダー線(給電用) および電動ポイントの接続　基板のターミナル端子にフィーダー線(給電用) および電動ポイントを接続します。　※電動ポイントを使用しない場合は接続は不要です。　１．　フィーダー線(給電用) の接続説明　出力のプラス、マイナスは下図のようになっていますが、実際にソフトから車両を操作して前進、後退が一致するか確認して下さい。　２．　電動ポイントの接続説明　出力のプラス、マイナスは下図のようになっていますが、実際にソフトから電動ポイントを操作して直進、分岐が一致するか確認して下さい。　手順３：　車両検知センサーの接続説明　車両検知センサーは自動運転時に使用します。使用しない場合は接続は不要です。　赤外線の反射で検知確認を行っているので、日光等の赤外線成分が含まれた光がセンサーに当たると誤検知します。　車両検知センサーの仕組みについて　・車両検知センサーは、赤外線を受光することで検知するので、日差し等赤外線成分が含まれる光で誤検知します。　・車両検知センサーは、検知時に信号(S)が"High(+5V)" 、非検知で "Low(電圧がかからない)" になるものであれば、付属品ではなくても使用できます。下図はリードスイッチを使用した接続例です。　・検知していない時(電圧がかからない時)は、基板内で 100kΩを通して "GND" に接続していますので、PICへの入力は "Low" になっています。　手順４：　ＡＣアダプタの接続　基板の電源の ON/OFF は ACアダプタのコンセント側の抜き差しで行って下さい。　基板の電源が ON になると、基板上の PwLED(赤LED) が点滅します。パソコンとの通信時は PwLED(赤LED) が点灯になります。　ACアダプタの仕様について　ACアダプタは別途ご用意下さい。電圧は DC12V～16V、容量は1A以上です。　基板のDCジャックの仕様は 2.1mm標準DCジャック (内径2.1mm、外径5.5mm、ｾﾝﾀｰﾌﾟﾗｽ) です。　手順５：　基板とパソコンの接続　基板とパソコンを USBケーブルで接続して下さい。接続すると基板上の USBシリアル変換モジュール部の青LED が点灯(パソコンの電源がONの場合)します。　手順６：　制御ソフトの起動　ダウンロードした制御ソフトを起動します。　下図は現在のソフト名称と異なる場合があるので、参考です。　手順７：　通信を開始する　基板が接続されていれば制御ソフトの通信部に制御基板に割り振られた COMポート(下図だとCOM14) が表示されます。　① 制御基板に割り振られた COMポートを選択(クリック) します。　② 通信ボタンを押し(クリックし) パソコンと基板の通信が正常な場合、制御ソフトのボタンが緑、基板の PwLED(赤LED) が点灯になります。　以上で制御ソフトから手動運転・自動運転が行えます。制御ソフトの詳しい使いかたは別ページ "制御ソフト説明" を参照して下さい。　③ 基板の各部説明ＡＣアダプタ接続　基板、車両、電動ポイントの電源の電源を接続します。　電圧は　DC12V～17V、容量は2A推奨です。基板の DCジャックの仕様は「2.1mm標準DCジャック(4A)　内径2.1mm 外径5.5mm センタープラス」です。　基板の電源の ON/OFF は、基板側の DCプラグで行わず、コンセント側の ACコンセントの抜き差しで行って下さい。トランジスタジャンパー　トランジスタが正常か故障か判断するのに使用します。２基搭載しているので、片方が故障しても電流供給に問題ありません。　【ＯＮ】：トランジスタの機能が働きます。 [通常はこちら] 　【ＯＦＦ】：トランジスタの機能が停止し、電流が流れなくなります。　④ 質問と回答** 　【質問1】２セットを同時使用した場合、パソコンも２台必要ですか？　【回答1】パソコンは１台で大丈夫です。制御ソフトを２つ起動(画面に２つ表示)して、それぞれ異なるCOMポートを選択し、通信を行って下さい。　２セット同時使用時の制御ソフトの起動方法(例)
