赤外線リモコンのコード(信号)読み取りセット　[M-13]

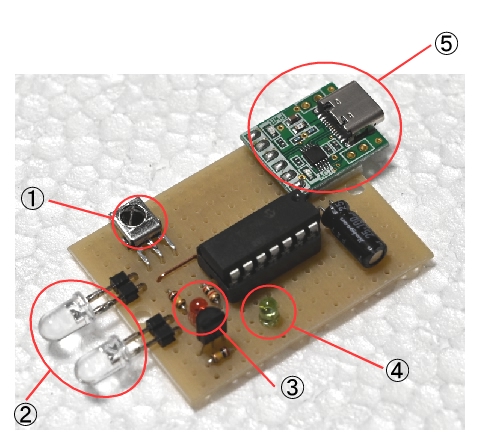

	【ページ選択】 　・商品の説明 　・取扱説明 　・ソフトのダウンロード 　・その他 　　　・リモコンの読み取りデータサンプル 　取扱説明 　※項目名をクリックするとジャンプします 　�@ ドライバ のインストール 　�A 使用準備 　�B ソフトの取扱説明 　　３-１. 受信モード 　　３-２. 送信モード 　�C 受信基板の各部説明 　�@ ドライバ のインストール (初回のみ) 　対象： Windows8　Windows7　　※Windows11,10 は ドライバ不要で認識します 　受信基板 と パソコンの間で通信を行うために FDTI の ＵＳＢシリアル変換モジュール を モニター基板 で使用しています。 このモジュールをパソコン側で認識させるため、使用前にドライバのインストールを行って下さい。 　ドライバのインストール説明 は別ページの ドライバ のインストール方法 を参照して下さい。 　�A 使用準備 　(1) 　表示ソフト を ダウンロードページ からダウンロードして、展開(解凍)して下さい。 　※下図とソフトの名称、バージョンが異なる場合がありますがご了承下さい 　(2) 赤外線リモコン信号 表示ソフト.exe をクリックし、ソフトを起動します。 　※下図とソフトの名称、バージョンが異なる場合がありますがご了承下さい 　(3) 受信基板 とパソコン を、USBケーブルで接続します。　 　(4) 受信基板と通信を開始します。　 　通信開始後に受信基板へ向けてリモコンのボタンを押せば、ソフトに信号内容を表示します。 　�B ソフトの取扱説明 　ソフトの機能は、データを受信して表示する受信モードと、データを送信する送信モードの２つになります。 　３-１. 受信モード 　受信モードは赤外線リモコンの信号を0.1ms毎に2000ｶｳﾝﾄ取得、表示するモードです。 　受信モードボタンを押すと、ボタンが緑色になり 受信モードになります。 通信を開始した直後は、受信モード になっています。 　受信モード 時に、基板に向けて赤外線リモコンのボタンを押すと、そのデータ内容をを表示します。 再度、赤外線リモコンのボタンを押すと表示は自動でクリアされ、データ内容を表示します。 　表示方式は [Ａ] と [Ｂ] があります。誤検知を省くため "1(High)" が 8ｶｳﾝﾄ以上継続した場合、データの取得を開始します。 　・[Ａ] "1"で折り返し表示 　上から左詰めで "1(High)" → "0(Low)" を表示し、次の "1(High)" で改行を行い2000ｶｳﾝﾄ表示をします。 　・[Ｂ] 連続表示 　上から左詰めで 10ｶｳﾝﾄ で空白、50ｶｳﾝﾄ で改行し、2000ｶｳﾝﾄ表示します。 　３-２. 送信モード 　送信モードは、NEC または 家製協 のフォーマットでデータの送信ができるモードです。 　送信モードボタンを押すと、ボタンが緑色になり 送信モードになります。 　データ送信の手順 　�@ 送信モードボタンを押し、送信モードにします。ボタンが緑色にります。 　�A フォーマット選択ボタンで NEC または 家製協 を選択します。 　�B 16進数で送信データを入力します。 　�C 送信ボタンを押して、データを送信します。 　�C 受信基板の各部説明 　�@ 赤外線リモコン受信モジュール (OSRB38C9AA) 　この受信モジュールの出力("High" or "Low")をPICマイコンで0.1ms毎に確認た値を "表示ソフト" に表示しています。 　�A 5mm 赤外線LED (OSI5FU5111C-40)　 　�B 3mm 赤LED　赤外線LEDの点滅動作と同調して点灯します 　�C 3mm 青LED　動作確認用LEDです。何かの指示を受け付けた時に点灯します。 　�D USBシリアル変換モジュール
