| PIC16F687でLEDの点滅プログラム記述 | ||
|

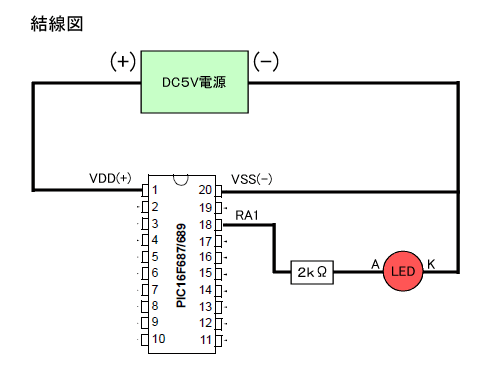

■■■ 結線図 ■■■ PIC16F687は DC5V電源の 1pinにプラス(+)、20pinにマイナス(-)を接続すれば動作します。 LEDは 18pinのRA1に 2kΩ の電流制限抵抗を付けて接続します。  ■■■ プログラム記述 ■■■  |
