サイクルと1秒の作り方

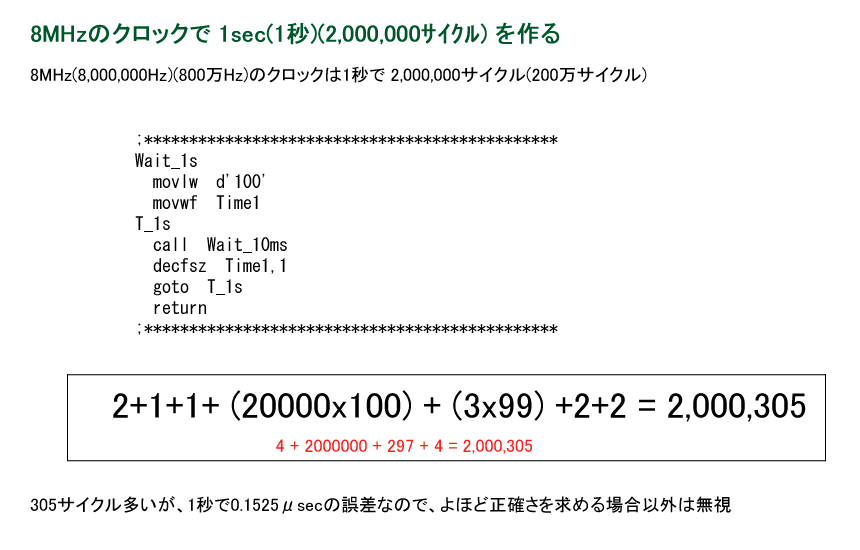

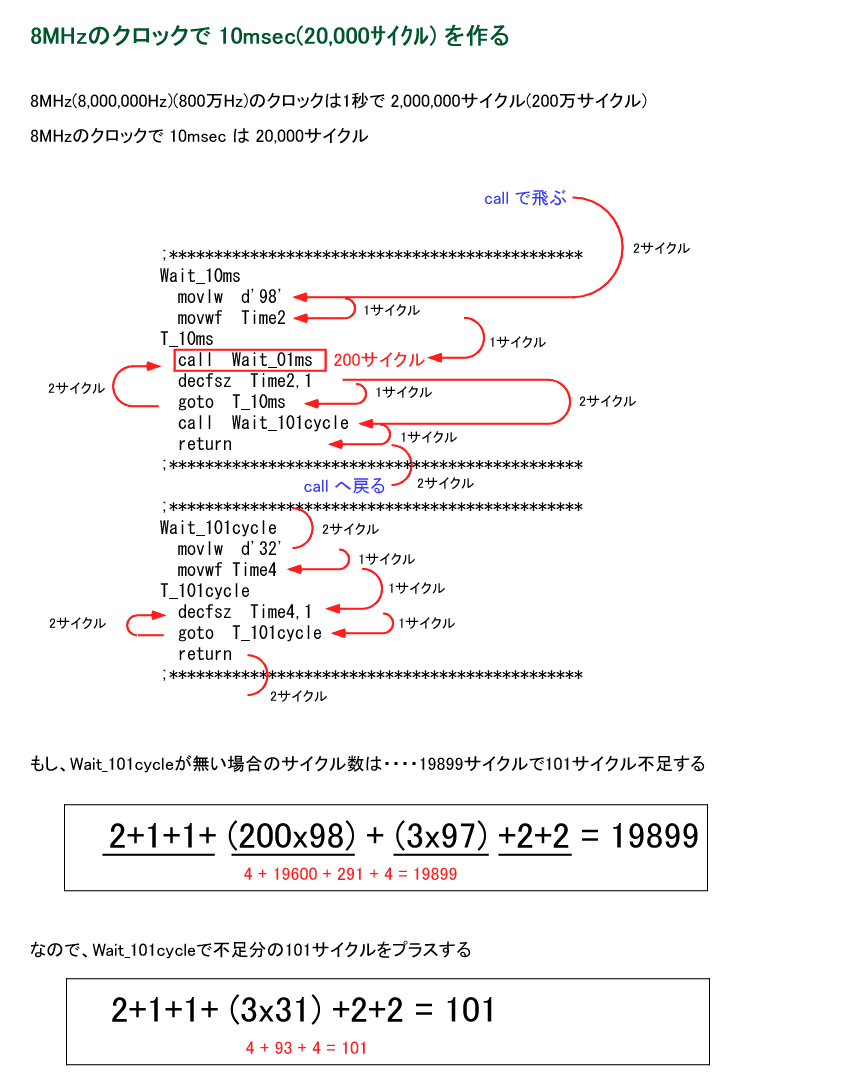

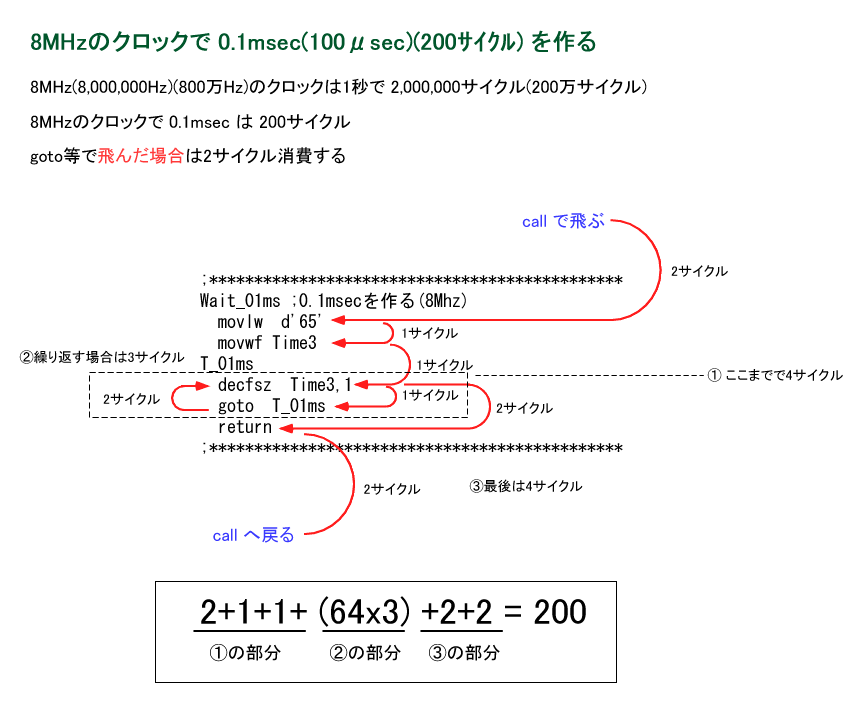

■■■　サイクルについて　■■■ 　PICマイコンは、供給するクロックの4クロック(4Hz)で1命令の動作タイミングで処理します。このタイミングを1サイクルと呼びますが、 分岐命令に関しては、処理に2サイクル必要とする場合があります。 　■■■　1秒を作る　■■■ 　PICマイコンで8MHz(通常、内蔵されているクロックの周波数)のクロックを使って1秒を作るには 200万サイクル(2,000,000サイクル)の処理を行うことになります。 　200万サイクルはとても膨大な処理数なので、いくつかに分割した処理を行います。 　下図では0.1msecのタイミングを作り、そこから10msecのタイミングを作り、10msecを100回繰り返して1秒のタイミングを作っています。 　この1秒のタイミングを使って、 　bsf LED 　call Wait_1s 　bcf LED 　call Wait_1s 　を繰り返すと、LEDが1秒おきに点灯、消灯を繰り返す動作になります。 　タイミングを作る場合の注意は、分岐命令で飛ぶ場合、2サイクル必要になるということです。 　call や goto は目的の場所へ飛ばすので必ず2サイクル必要になります。 　他、decfsz、incfsz、btfsc、btfss などでスキップする場合は2サイクル必要になります。
