LED回路工作部屋 > パソコンとPIC間のシリアル通信 (その1)

【最終更新日 ： 2015/2/9】

パソコンとPIC間のシリアル通信 (その1) PICに接続したLEDをパソコンから ON - OFF 操作する

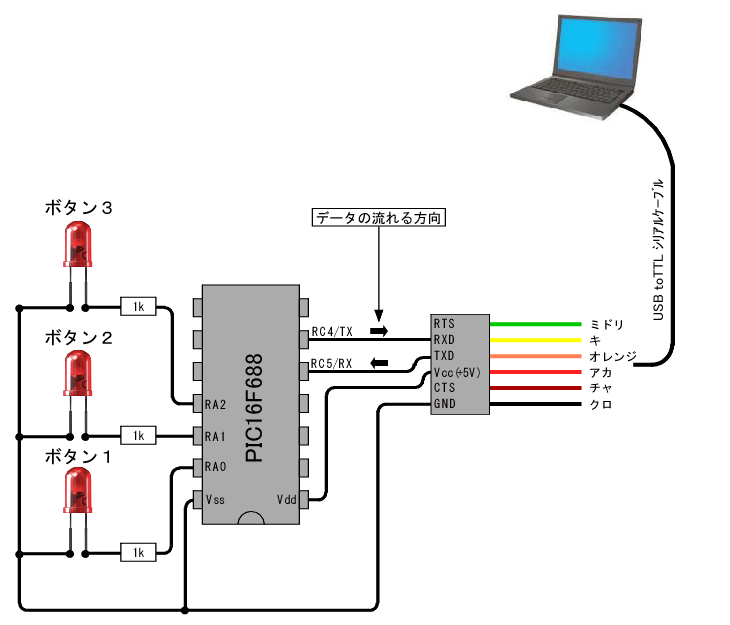

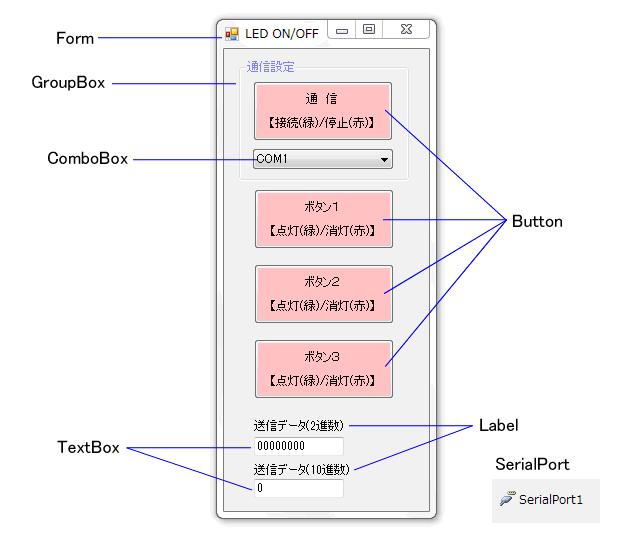

■■■■■■　実験回路について　 ■■■■■■ 　ここでは、PICマイコンはPIC16F688を使い、「制御ソフト」はVB2008で作成してます。 　PIC16F688 には EUSART という シリアル通信モジュールが内臓されていて、TX,RX の2線で外部機器とデータのやりとりができるようになっています。 その機能を使って、お互い仕様があうように設計を行うと、通信を使用して互いにコントロールができるようになります。 　下記の「結線図」は、パソコン上の「制御ソフト」から、PICに接続したLEDをシリアル通信で 点灯・消灯 させる実験回路です。例えば、「制御ソフト」の[ボタン１]を押すと PIC の RA0 に接続したLEDが点灯。再度[ボタン１]を押すとLEDが消灯するようにPICにデータを送信し、PICでは受信したデータをLEDの点灯・消灯に反映させます。 　【用意するもの】 　・PIC16F688 　・VB2008 (Visual Studio 2008 Express Edition) ※ソフト作成用 　・FTDI USBシリアル変換ケーブル(TTL-232R-5V) ※パソコンとPICの接続ケーブル 　・赤色LED x 3個 　・1k〜2kΩの抵抗 x 3本 　【この回路の仕様】 　・ボーレート(通信速度)は9600bps ※パソコン側、PIC側 ともにこのボーレートに合わせます 　・「制御ソフト」の[ボタン１]で PICのRA0に接続したLEDを ON/OFF 　・「制御ソフト」の[ボタン２]で PICのRA1に接続したLEDを ON/OFF 　・「制御ソフト」の[ボタン３]で PICのRA2に接続したLEDを ON/OFF 　・ボタンは一度押すとON、再度押すとOFFになりその繰り返し 【 結線図 】 【 VB2008で作成した「制御ソフト」 】 ■■■■■■　VB2008 で「制御ソフト」を作る　 ■■■■■■ 　VB2008の基本的な使い方は省略します。 　Form 上に配置するオブジェクトは Button が４、ComboBox が１、 SrialPort が１、TextBox が２です。 　この Form の プロシージャ は下記「コード表」のように６項目に分かれて処理します。 　[ボタン１][ボタン２][ボタン３]はボタンを押ごとに、1byte 8bit のデータ中のbit0〜2を[ボタン１][ボタン２][ボタン３]に割当て、点灯なら[1]、消灯なら[0]にしてPICに1byteのデータを送ります。 　下記[コード表]はボタンを押すごとに1byteデータをPICに送るための処理コードです。 【コード表 】 ■■■■■■　PICのプログラムを作る　 ■■■■■■
