"Ｎゲージをパソコンで操作するセット　[M-07]"　の製作資料 　[S-01]

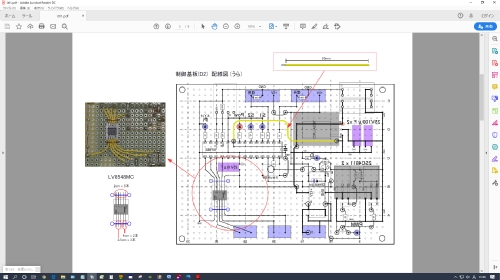

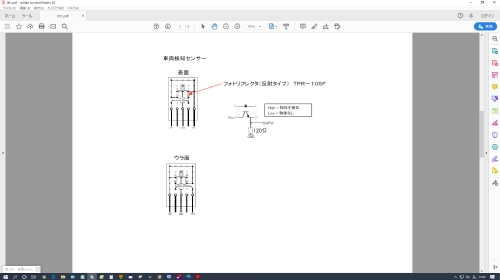

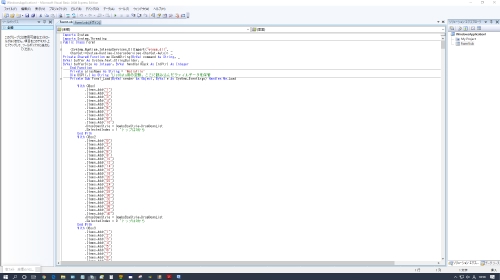

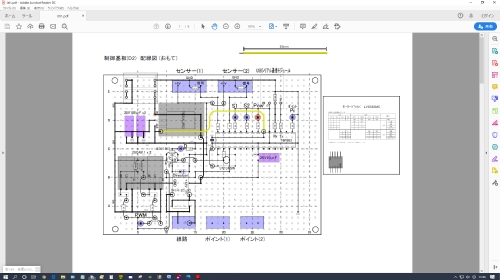

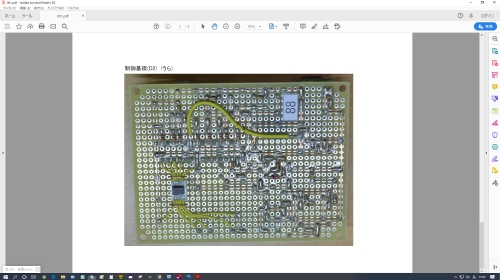

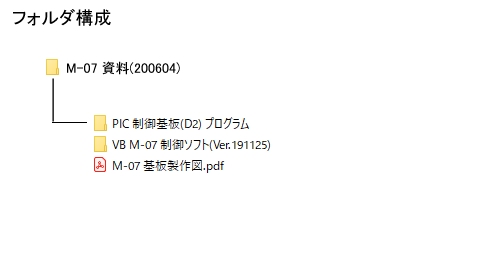

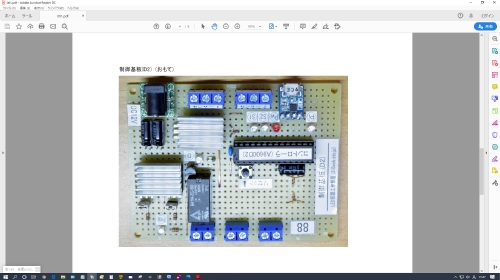

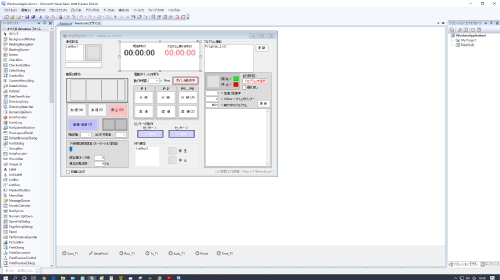

	内　容 　"Ｎゲージをパソコンで操作するセット　[M-07]" の 制御基板製作図、各プログラムです。 特に詳細な説明等は付属しませんが、参考にしたい場合は活用して下さい。 　内容は下記３点で、フォルダ構成図のように資料が入っています。この一式を指定のアドレスからダウンロード提供します。 　・制御基板 製作図　(M-07 基板製作図) 　・制御基板のプログラム　(PIC 制御基板(D2) プログラム) 　・VB2008で作製した制御ソフトのプログラムデータ　(VB M-07 制御ソフト(Ver.191125)) 　詳　細 　・制御基板 製作図　(M-07 基板製作図) 　PDFファイル 5ページ 構成です。 　基板製作図が回路図を兼ねているので、「回路図」とういものはありません。「回路図」は特に必要性がなかったので、直接、基板の図の上に、適切な部品の配置と配線考えながら作っています。 　PIC16F883 (マイコン) に、下記に示す各部を接続して制御する構成になっています。 　・2SC4811 トランジスタ (車両に流す電流をPWM制御) 　・2SC4815 トランジスタ (電圧を反転(前進・後退)させるリレーを動作させる) 　・LV8548MC モータードライバ (ポイントを動作させる) 　・センサー入力(1)(2) (車両検知センサーの検知状況の取得) 　・USBシリアル通信モジュール (パソコンと Tx Rx による通信) 　・各モニターLED (LEDの制御) 　・制御基板のプログラム　(PIC 制御基板(D2) プログラム) 　PIC16F883 (マイコン) の ASMファイル および HEXファイル です。 　制御基板で使用しているプログラムになります。 　・VB2008で作製した制御ソフトのプログラムデータ　(VB M-07 制御ソフト(Ver.191125)) 　Nゲージの操作を行うソフトのプログラムです。 VB2008 または VB2008以降 の VB で開くと思います。
