【LED回路工作部屋】ＬＥＤ輝度調節回路 (DC12V)

【初回:2019/10/23】【更新：2019/10/23】

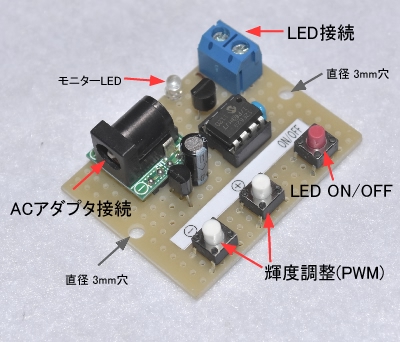

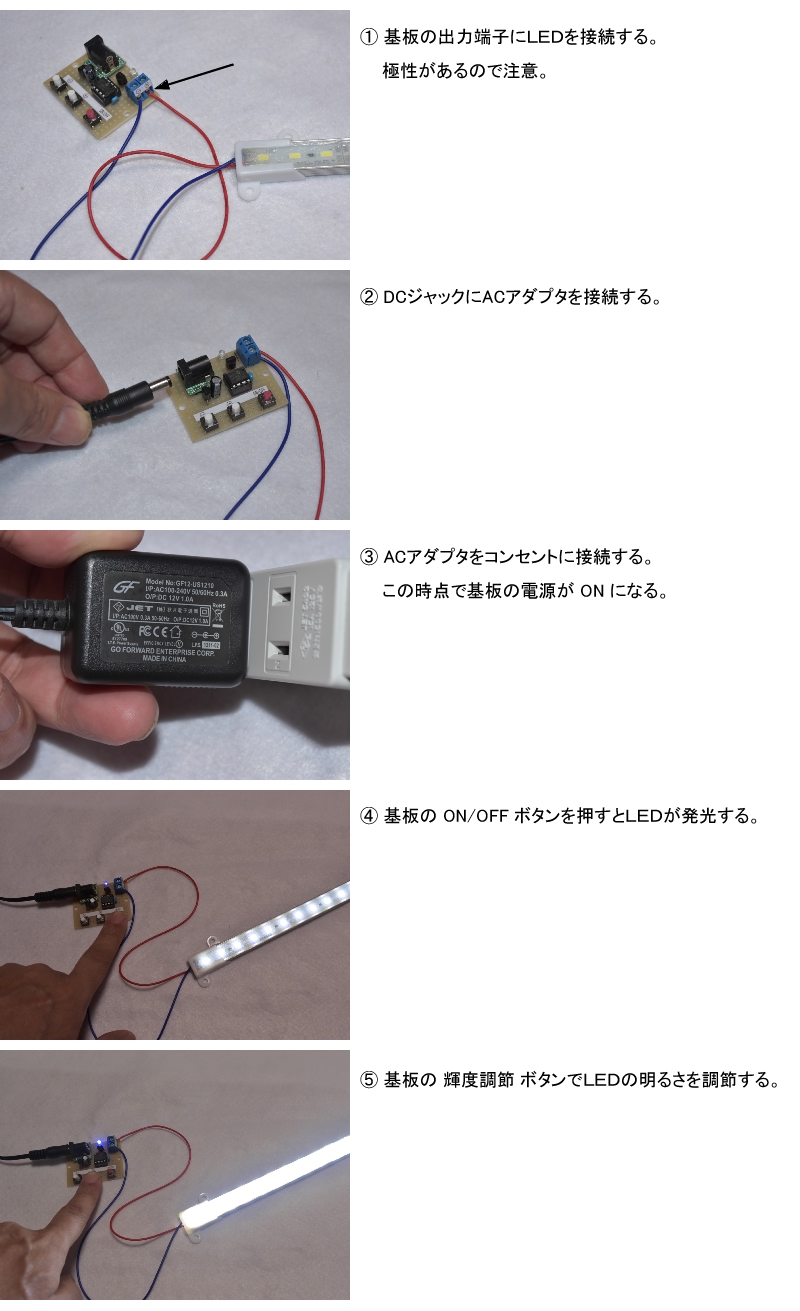

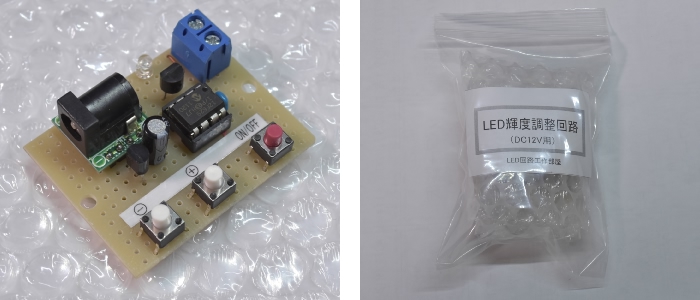

	商品説明　LED を接続して輝度の調節を行う回路です。DC12V 800mA まで制御できます。　基板に３つのボタンがあり、ON/OFF、輝度(+)、輝度(-)になり、輝度調節は10%～100%の範囲で明るさが変化します。　LED および ACアダプタは別途用意して下さい。基板の DCｼﾞｬｯｸは、2.1mm標準DCプラグ (外径5.5mm、内径2.1mm、ｾﾝﾀｰ(+)) 対応です。　点灯試験では Amazon で購入した DC12V駆動の「SODIAL 50CM5630 SMD36」を使用しました。　電流値は DC12V直付けで約487mA、輝度調節回路に接続し100%点灯で約424mA です。　ＬＥＤ輝度調節回路の仕様　基板サイズ： 47mm x 36mm 　駆動電圧： DC6V ～ DC12V 　制御電流： 800mA 　ON/OFF 制御 : ゆっくり点灯、ゆっくり消灯　輝度調節： 10% ～ 100% (PWM制御 1%単位) 　ＬＥＤ輝度調節回路の紹介動画　セット内容　ＬＥＤ輝度調節回路基板 x １枚　(LEDおよび電源(ACｱﾀﾞﾌﾟﾀ)は用意して下さい) 　使用手順　「SODIAL 50CM5630 SMD36」を使用した場合の接続例
