【小型】 マイコン点滅回路 (リレー接点出力) [M-05] | ||
![]() |

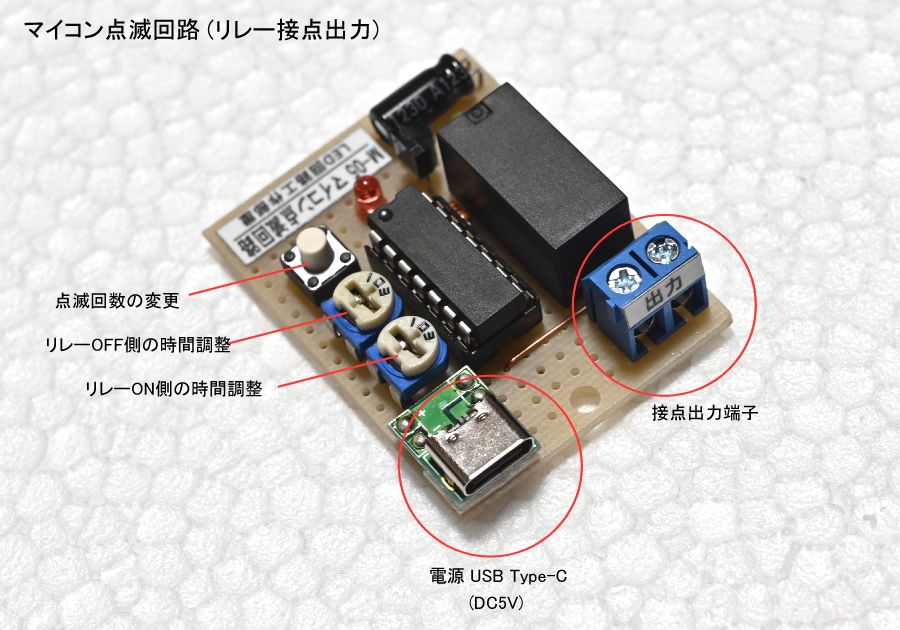

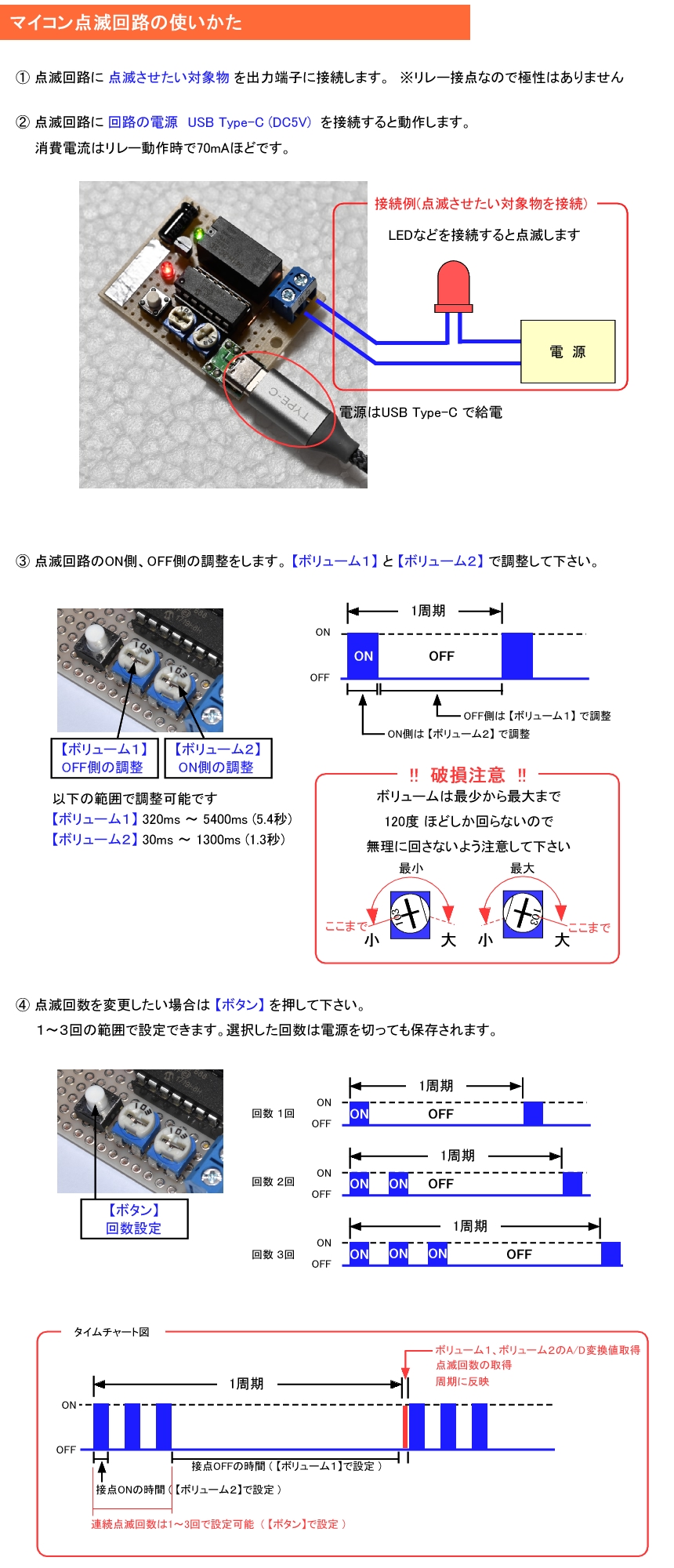

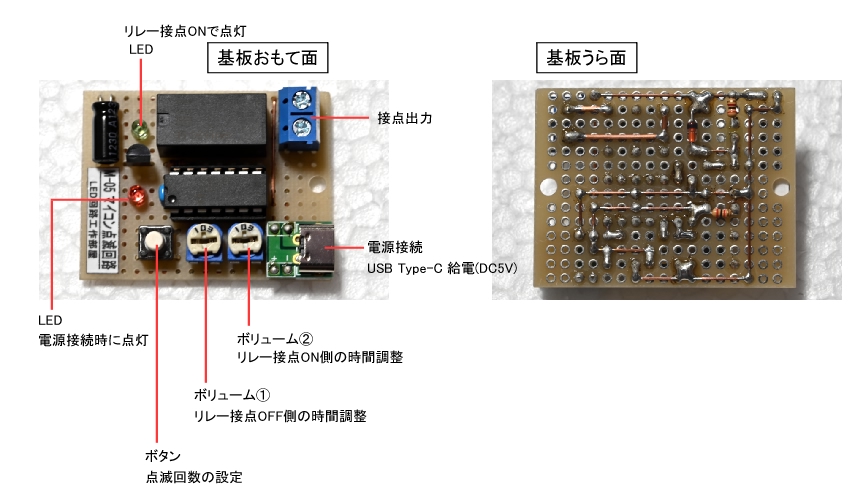

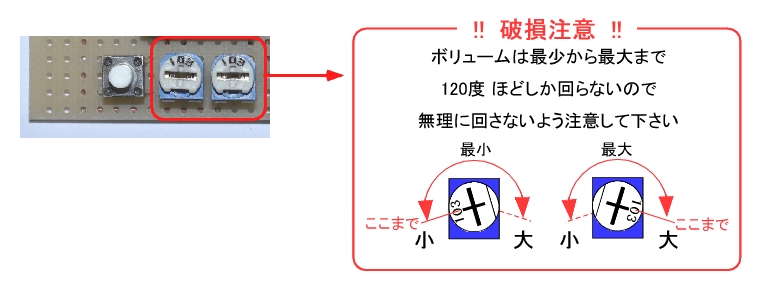

販売価格 1台 2,980円 (送料 185円 (クリックポストで発送)) この商品は下記の @〜A のセットです。 商品は、ご注文後に クリックポスト(追跡サービスあり) で発送します。 〇 商品のご注文、ご質問は管理人(山本) までお願い致します。メールアドレスは yamamoto3@310web.ddo.jp になります。 ※GMail は返信内容が届かないので、GMail 以外でお問い合わせ下さい 〇 ヤフオクで落札購入する場合は https://auctions.yahoo.co.jp/seller/mac8152 になります。 ※ただし出品中に限る 【 商品(セット)内容 】 @ マイコン点滅回路 ※回路の電源(USB Type-C)は用意して下さい A 取扱説明書 ![]() 商品の説明 リレー接点出力で、接続した対象物を点滅させる マイコン点滅回路 です。 点滅周期、点灯時間、点滅回数の調整が、基板上の半固定抵抗、ボタンでできます。 マイコン点滅回路のサイズは 36mm x 47mm x 15mm(高さ) 、重さ約17g です。 マイコン点滅回路の仕様 回路の電源 : USB Type-Cで給電 (DC5V) ※電流消費量はリレー動作時で約70mA 接点出力 : LED等 DC30V 2A までのもの、またはAC125V 1A までのものを接続可能 ボリューム@ : 接点OFF側の時間調整 (320ms〜5400msで変化 (最小320ms + 40ms x 127段) ボリュームA : 接点ON側の時間調整 (最少30ms〜1300msで変化 (最小30ms + 10ms x 127段) 点滅回数変更ボタン : 1回〜3回 (選択したポジションは内部ROMに保存されます) ![]() マイコン点滅回路の取扱説明 取り扱い時の注意点 ボリュームは回転角度が決まっているので、無理に回さないようにお願いします。 ![]() ![]() |
