【自作】 ＬＥＤフラッシュ点滅回路

(製作価格3,780円)

//////　回路の説明　 //////

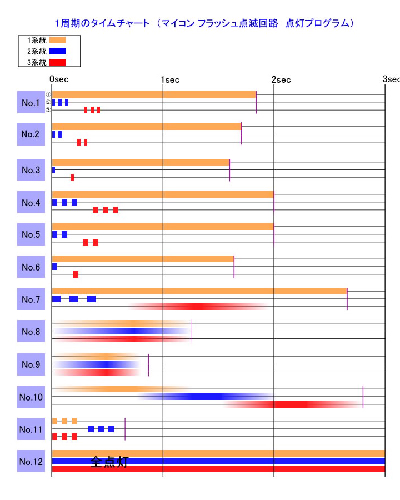

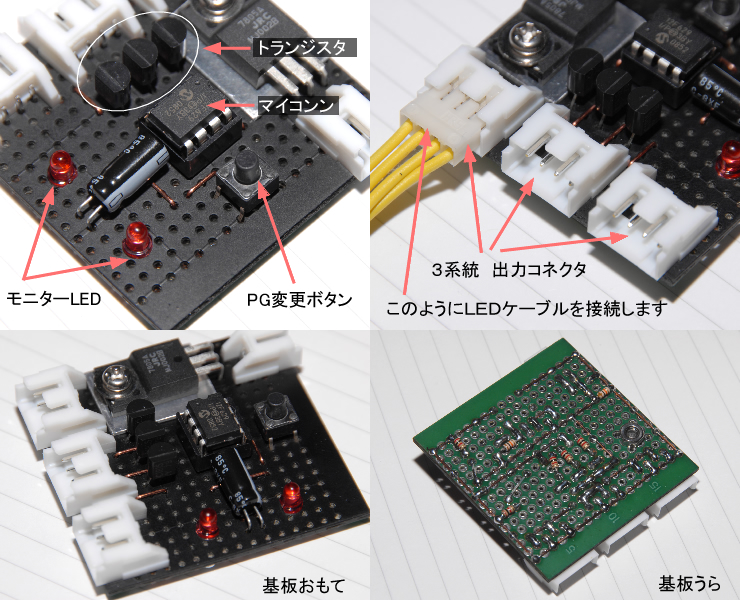

	・　この回路は６灯（３系統）のＬＥＤを、マイコン制御で点灯・点滅させる回路です。６灯の超高輝度ＬＥＤを最高輝度で光らせるため、十分な電流を流せるようにトランジスタでドライブしています。 　・マイコンには１２パターンのプログラムを内蔵し、基板上の押しボタンで点滅パターンの変更を行えます。また、選択したパターンは電源を切っても記憶しています。 　・　基板と接続するケーブル類は、配線が容易にできるように、また、ケーブル類を基板に直付けするとケーブルの負荷が基板との接続面にかかり断線を起こし易いので、コネクタ接続にしてあります。 　・　基板裏面は断線等がないようにケーブル配線はしていません。 　・　回路の点滅パターンを確認できる動画をアップしてあります。クリックしてご覧下さい。 　・　取扱説明書(PDFファイル)をアップしてあります。クリックしてご覧下さい。

//////　スペック　 //////

	○　基板： 　　　　・サイズ ： 46mm x 48mm 　　　　・重量 ： 16g 　　　　・消費電流 ： 5mA〜125mA　(点滅時の平均は50mAほど) 　　　　・電源 ： 9V乾電池又はDC7〜24Vの電源 　　　　　※希望により4.8V仕様(DC4.5〜5.5V)に加工(無料)します。お知らせ下さい。 ○　LEDケーブル： 　　　　・ケーブル長 ： 1m 　　　　・重量 ： 1本22g 　　　　・電源 ： DC5V (基板より給電) 　　　　・LED ： 径5mmの超高輝度LEDを2個使用 (LED色は赤・青・白・緑から選択できます。落札後、LED色をお知らせ下さい)

//////　セット内容　 //////

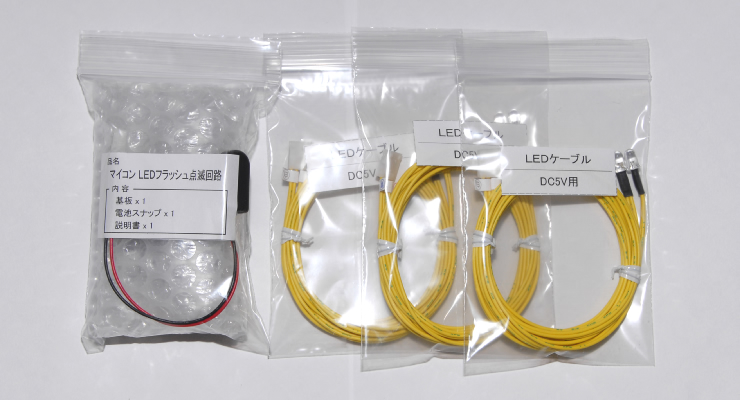

	○　基板 x1枚　 ○　LEDケーブル x 3本 ○　電池スナップ (9V乾電池等用) x 1本 ○　取扱説明書 x 1部

//////　 送　料 　 //////

	○　定形外郵便(150g以下)で発送しますので、送料200円(1セットの場合)が別途かかります。 　　　※希望の発送方法がありましたら、実費にて対応致します

//////　 そのた 　 //////

	○　LEDを簡単に固定できるブラケットリングを1枚30円で用意してあります。ご希望がありましたらお知らせ下さい。詳細は http://310web.ddo.jp/led_kairo/file_1/parts/5mm-led-bracket/index.html を参照して下さい。 ○　不明な点がありましたら、質問して下さい。
